用EPLAN做一个漂亮的端子连接图

---

制作一个简单表格模板，让EPLAN自动生成间接又漂亮的端子接线图。接线时一目了然，图纸也清清爽爽。EPLAN自带的端子接线图模板很漂亮，也很复杂，支持多层端子，但是我自己用起来感觉不是太方便。主要原因是它内容太多，每张图纸只能放一个端子排，且很多信息不是那么必要展示在端子接线图上。网络上能找到不少教程，但是都或多或少省略了一些步骤，好在最终在磕磕碰碰之中总算是做出来了，打算较为详细的记录一下。方便自己以后重做或改动，也可以方便误打误撞走进这里的同行。

制作流程主要参考了知乎 @karl工控 的文章：EPLAN P8 2.9如何来制作一个端子连接图(动态) 。

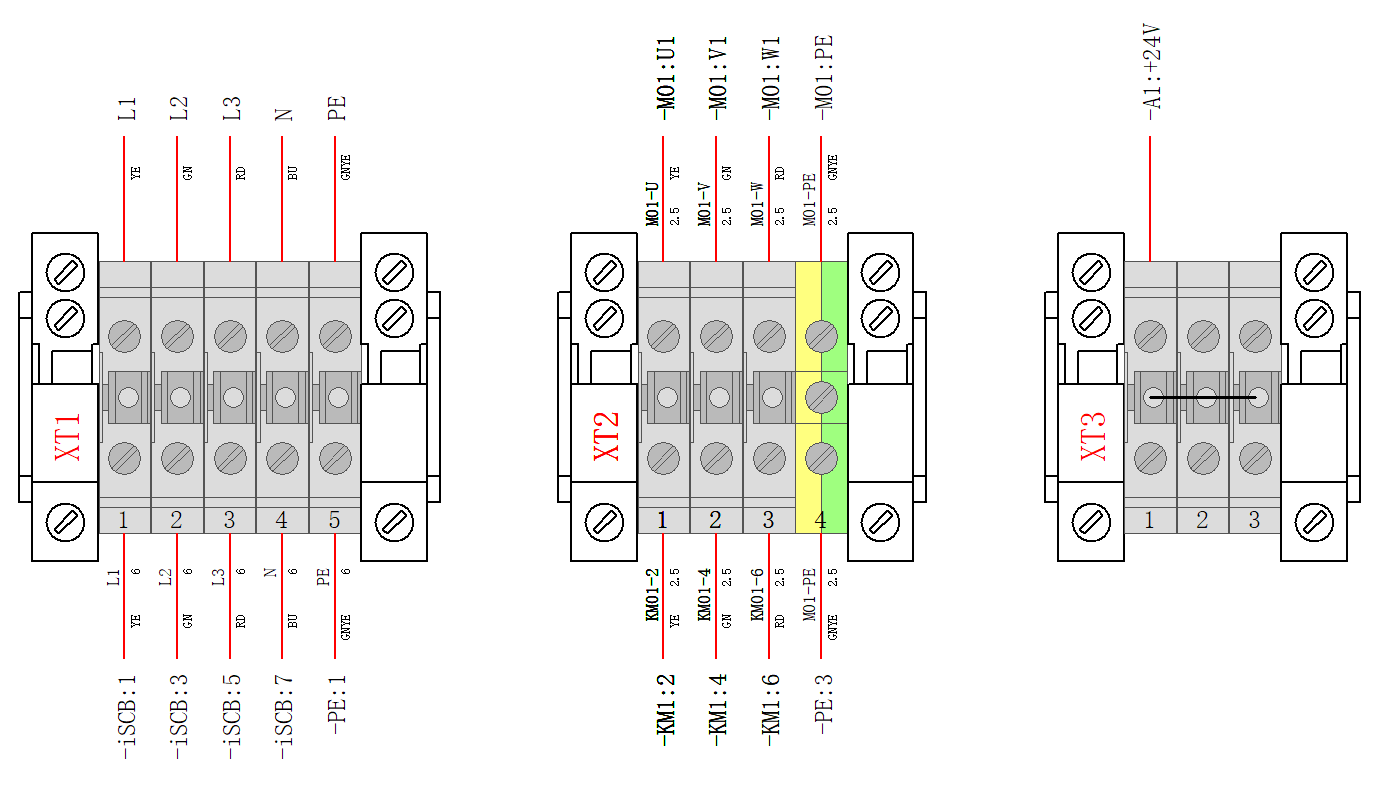

首先展示效果，最终自动生成的端子连接图是这样的：

下面开始制作。

准备工作

制作工具

本文采用的软件是：EPLAN Electric P8 2.9 SP1。其他的版本操作可能大同小异，我没有实际用过其他版本，所以可能是大同小异吧。

准备图纸

随便画一张有端子的图纸，或者打开一个已有的项目。打开菜单栏-项目数据-端子排-导航器，看看端子排是否设置正确，是否分配了部件。本文主要内容是制作端子连接图模板，所以画图这部分就不细说了。

新建模板

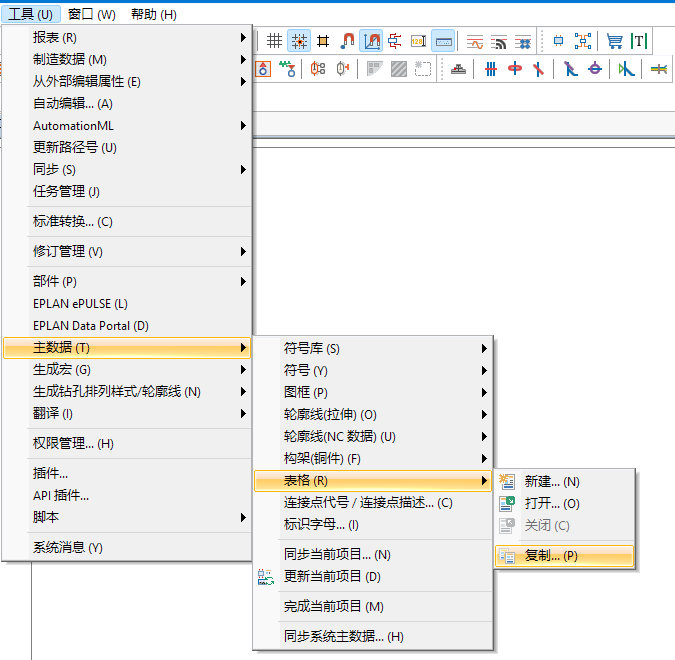

说是新建，但实际上是复制官方模板来修改。依次打开菜单栏-选项-主数据-表格-复制。

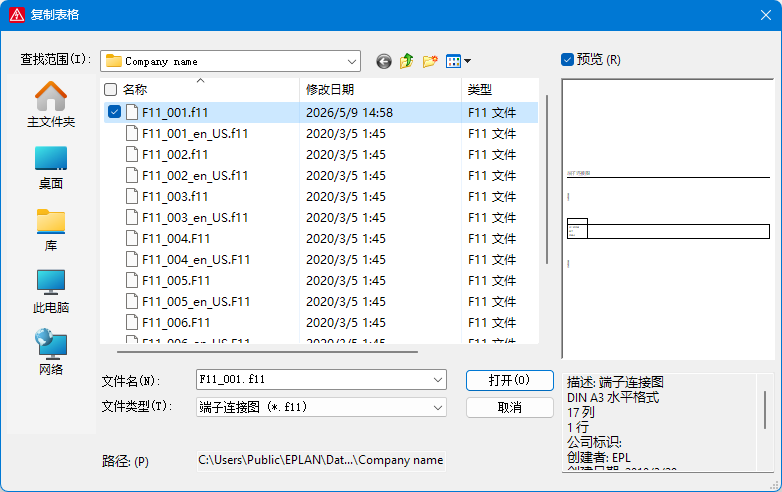

在打开窗口，将文件类型改为“端子连接图 (*.f11)”，选择第一个模板“F11_001.f11”，点击打开。然后在弹出的创建表格窗口起一个新的名字，并保存。比如“F11_001-副本.f11”。

其他设置

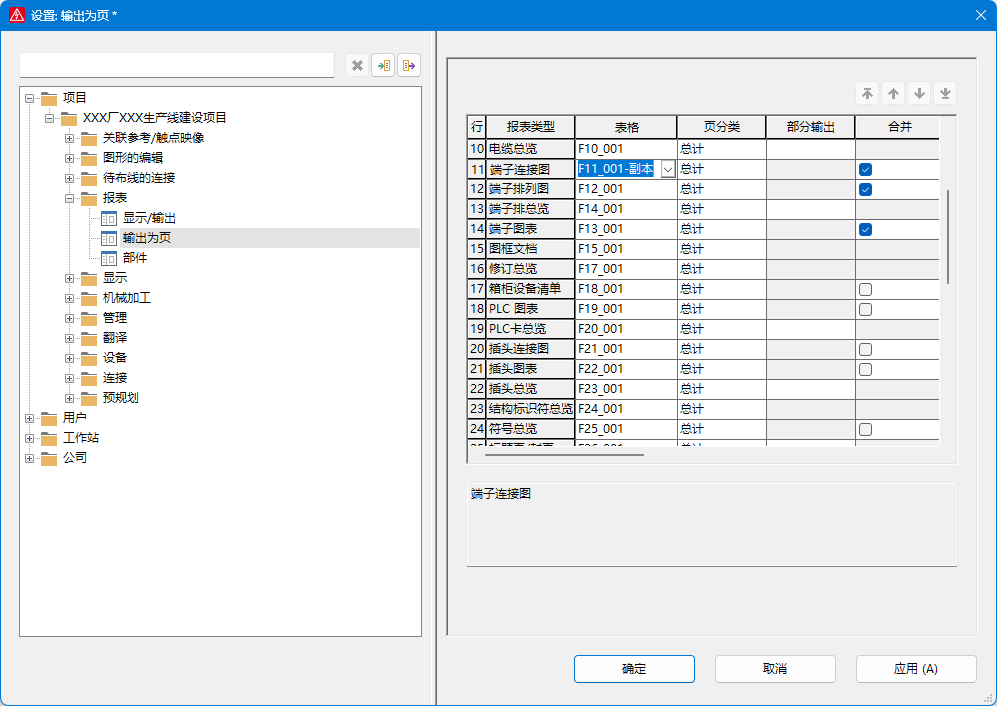

开始前需要先解决一个问题，就是默认情况下自动生成端子连接图时会每个端子排单独生成一页，遇上大项目有几十个端子排的时候，占用的页数真的很多，所以需要先设置成可以合并输出在一张图纸上。打开菜单-选项-设置…，然后依次打开项目-项目名-报表-输出为页，在右侧第11行端子连接图把表格一项选择为刚刚建立的模板，这样这个项目生成端子连接图时会自动使用这个新模板。再将右侧合并一项打勾，实现输出合并。

表格属性

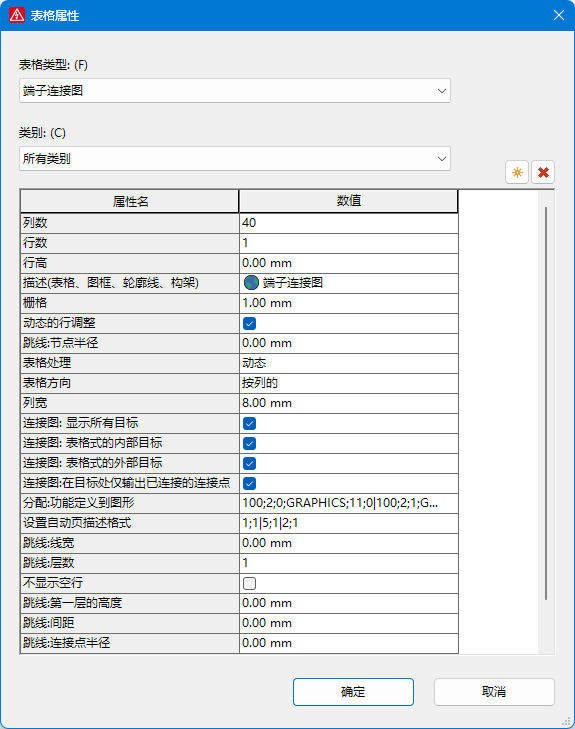

开始前需要修改刚刚建立的模板的属性，在左侧项目树找到刚刚新建的模板。默认显示在当前项目下的第一行，如果没有说明你新建完之后把它关掉了，重新从菜单栏-选项-主数据-表格打开前面新建的模板就出现了。在项目树模板上右键，打开属性。将属性页的内容修改为与下图一致，属性页右上角的红叉和小太阳符号代表删除该行或新建一行，如果找不到对应的属性可以在新建中搜索属性名称。其中“分配:功能定义到图形”一项是从默认模板复制过来就有的属性，不需要自己改。

开始制作

打开刚才建立的模板，把已有内容全部删掉，然后在空白的图框中开始制作。

添加文本

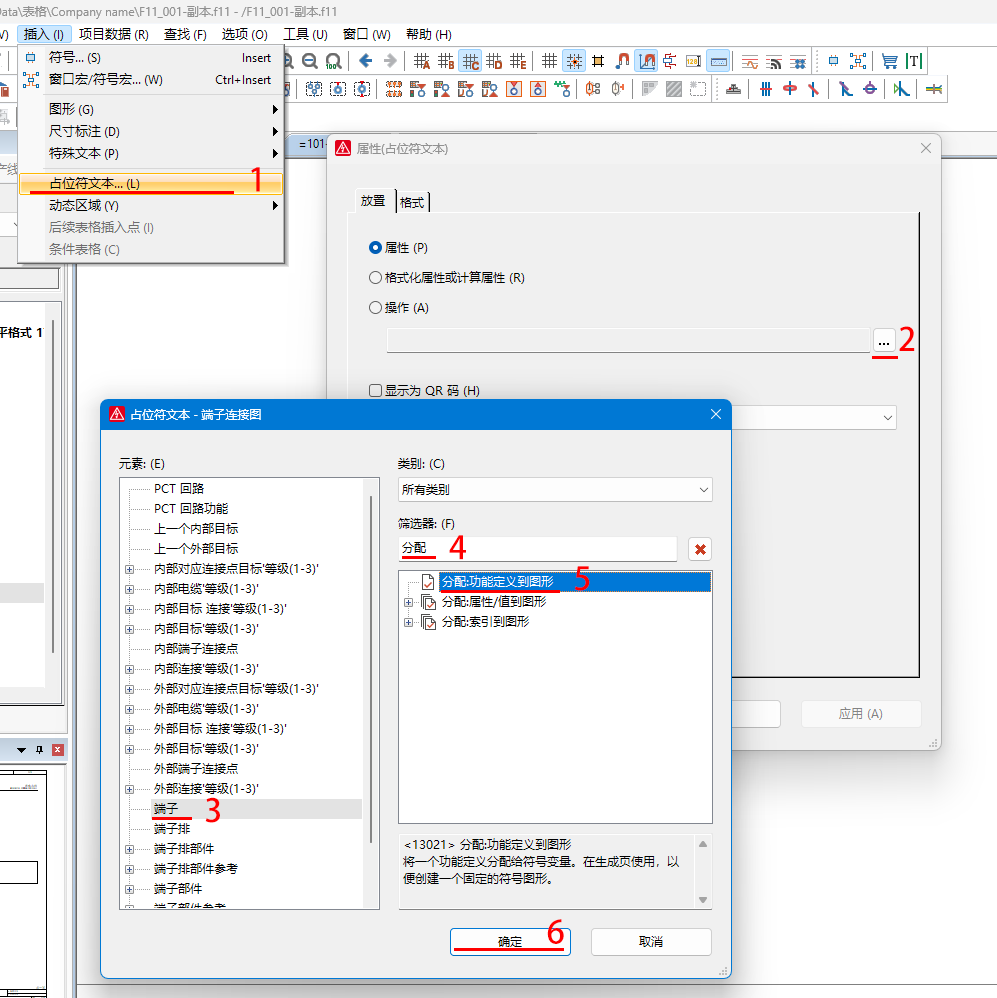

点击菜单栏-插入-占位符文本，在打开的属性(占位符文本)中在放置选项卡选第一项属性，点击图示…的按钮，在新窗口元素中找到端子，在右侧搜索分配，在下面搜索的结果中选择“分配:功能定义到图形”。

然后点两次确定，将这个占位符文本放置在图框里。

以同样的方式把所有需要的占位符文本都插入进来。其中斜杠左侧的内容是在上图占位符文本窗口左侧选择的元素，后面带有[1]的，需要点击文字左侧加号展开后选第一项；斜杠右侧的内容是在窗口右侧搜索添加的内容。

需要的占位符文本列表：

1. 端子 / 分配:功能定义到图形
2. 端子 / 端子/插针代号
3. 端子排 / 设备标识符(标识性,无项目结构)
4. 端子 / 鞍型跳线、插入式跳线和接线式跳线的图形
5. 内部连接’等级(1-3)’ [1] / 连接代号
6. 外部连接’等级(1-3)’ [1] / 连接代号
7. 内部电缆’等级(1-3)’ [1] / 连接图形
8. 外部电缆’等级(1-3)’ [1] / 连接图形
9. 内部连接’等级(1-3)’ [1] / 连接:截面积/直径
10. 外部连接’等级(1-3)’ [1] / 连接:截面积/直径
11. 内部连接’等级(1-3)’ [1] / 连接颜色或连接编号
12. 外部连接’等级(1-3)’ [1] / 连接颜色或连接编号
13. 内部目标 连接’等级(1-3)’ [1] / 目标连接点的名称(完整)
14. 外部目标 连接’等级(1-3)’ [1] / 目标连接点的名称(完整)

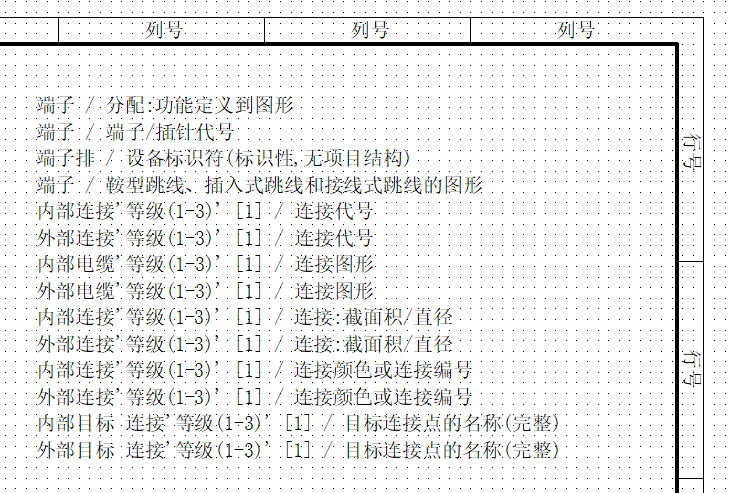

全部插入后如下图。

文本属性

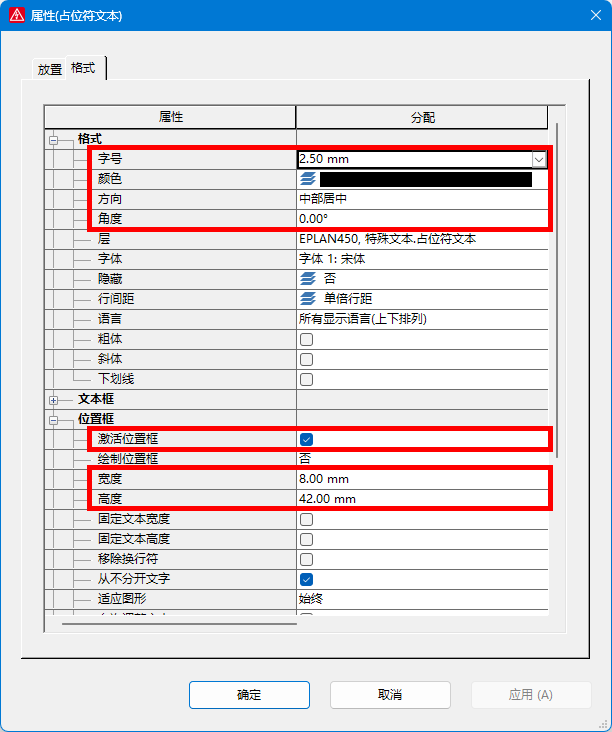

双击插入的占位符文本“端子 / 分配:功能定义到图形”，在打开的属性窗口点击格式选项卡，按下图修改文本格式。涉及修改的属性包括：字号、颜色、方向、角度、激活位置框、宽度、高度，其中宽度和高度只有在激活位置框选中时需要修改。

按下表依次修改上一步添加的所有占位符文本，下表序号与上一步“需要的占位符文本列表”相对应：

序号	字号	颜色	方向	角度	激活位置框	宽度	高度
1	2.5mm	黑	中部局中	0	是	8mm	42mm
2	2.5mm	黑	底部居中	0	否
3	3.5mm	红	中部居中	90	否
4	1.3mm	黑	中部居中	0	否
5	1.8mm	黑	中部左	90	否
6	1.8mm	黑	中部右	90	否
7	5mm	红	上部左	90	是	19mm	0mm
8	5mm	红	上部左	90	是	19mm	0mm
9	1.3mm	黑	上部左	90	否
10	1.3mm	黑	上部右	90	否
11	1.3mm	黑	上部左	90	否
12	1.3mm	黑	上部右	90	否
13	2.5mm	黑	中部左	90	否
14	2.5mm	黑	中部右	90	否

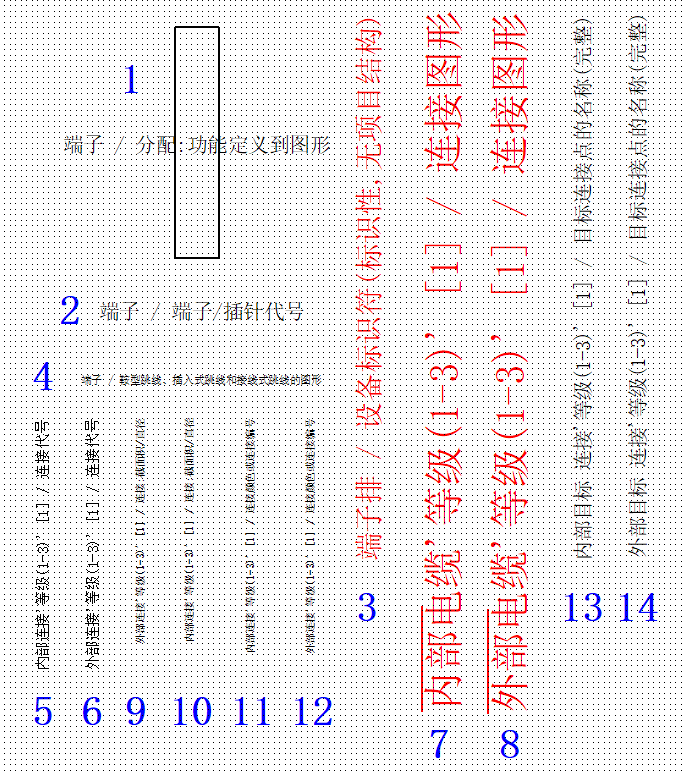

修改好属性的占位符文本效果如下。

数据区域

改好所有文本后，现在需要将他们装配在一起。为了方便，下面说到某个文本的时候，还是以序号代替它。首先打开显示栅格，方便后面对齐，选择栅格A。

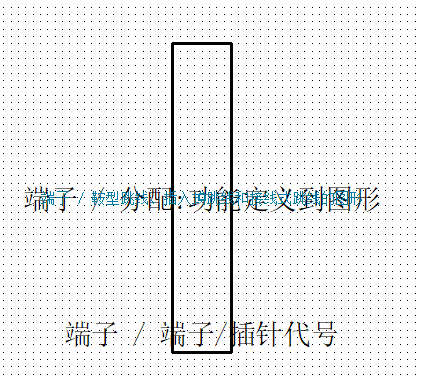

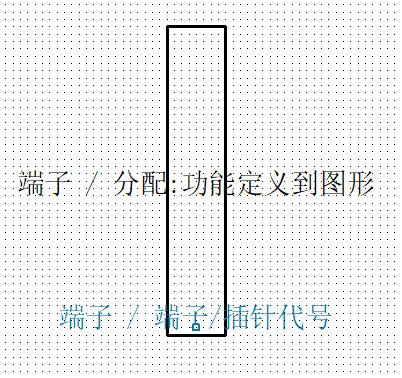

先将1号放在图框中间的空白处，因为1号激活了位置框，所以在文字后面会显示一个方框，后续的文本对齐都将以1号的位置框为基准。因为2号的方向设置为了底部居中，因此在文字的底部居中位置有一个定位点，将2号拖放至1号位置框底部中心往上一格（栅格A中一格是一毫米）的位置。

将4号定位点放置在1号位置框的正中心，可以同时选中1号和4号看其定位点是否重合。

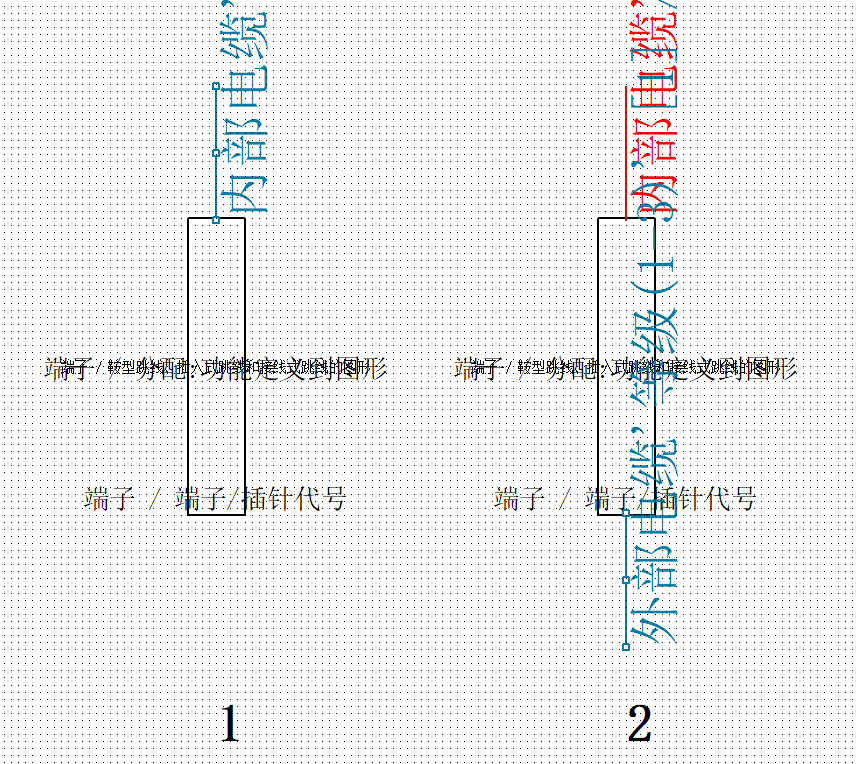

将7号定位点放置在1号位置框顶部中间，将8号定位点放置在1号位置框底部中间。

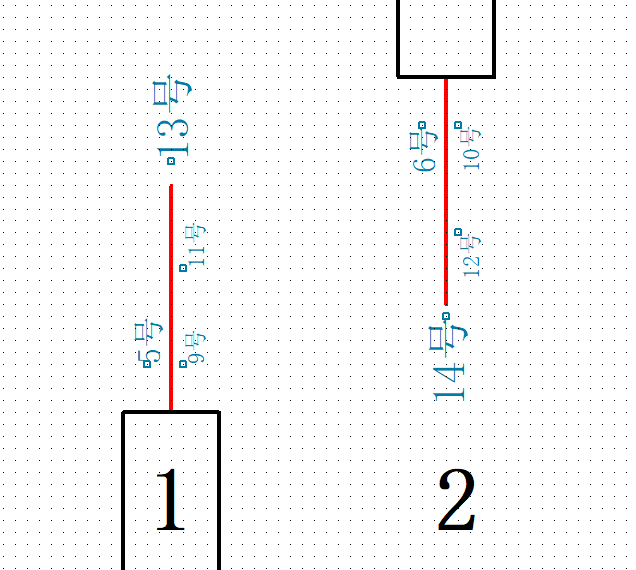

按下图示意将5~6、9~14号放置在7~8号的直线两侧。下图仅为示意图，实际显示的文字太长会相互遮挡，找到对应序号的文本并拖拽到指定位置即可。

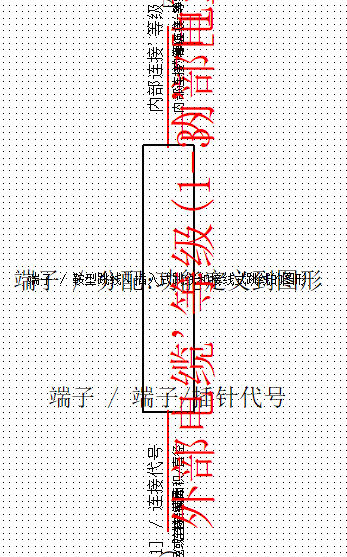

红线是7号和8号的位置框，因为他们的位置框高度都是0，所以显示为了直线。将5号和6号分别放置在7号和8号线条左侧， 将9号和10号放置在线条右侧，13号和14号分别放置在7号和8号线条末端外侧。上下位置是完全对称的，分别是端子的两侧。11号和12号分别放在9号和10号的后面。全部放好的效果如下。

占位符文字很长且相互重叠，不太容易确认是否都摆放正确，可以先这样不管，等输出端子连接图后看成果，哪个字歪了再重新调整。

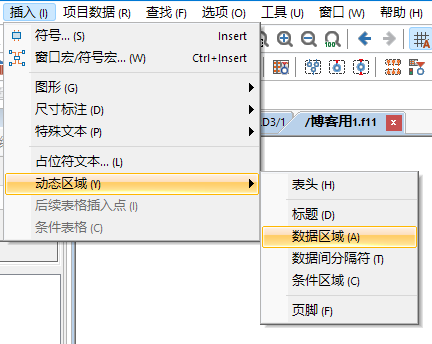

点击菜单栏-插入-动态区域-数据区域。在图框空白处画一个8mm宽92mm高的数据区域。如果高度不合适可以双击打开属性在格式页面修改。

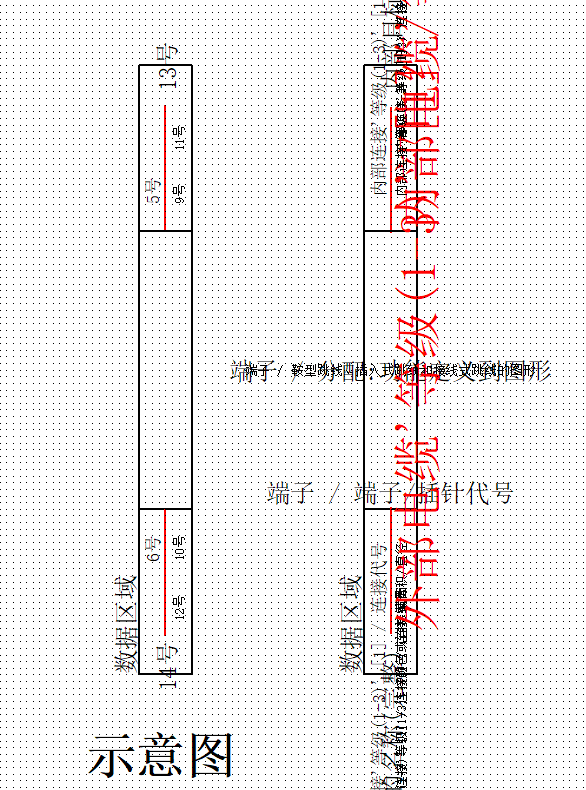

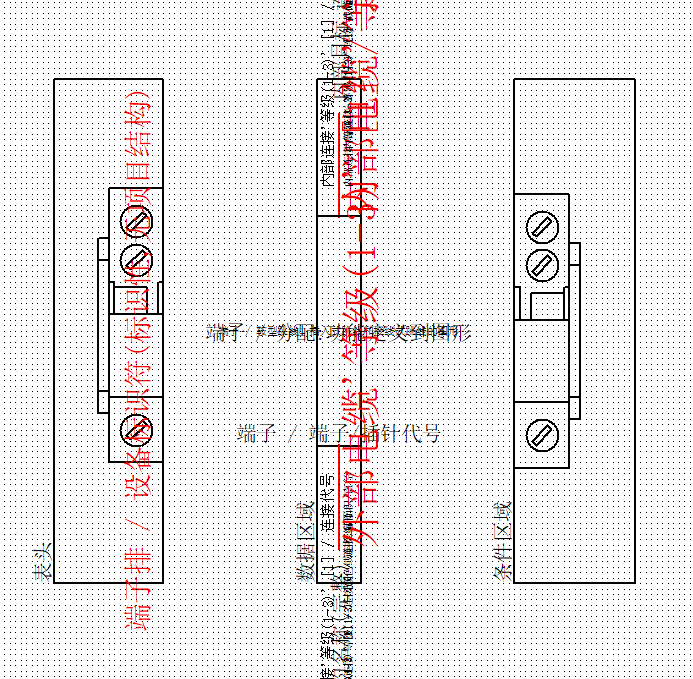

将数据区域套在1号位置框外，使他们的中心点重合。确保所有占位符文本的定位点都在数据区域内。放置效果如下图，左侧仅为示意，成品如右图。

制作表头

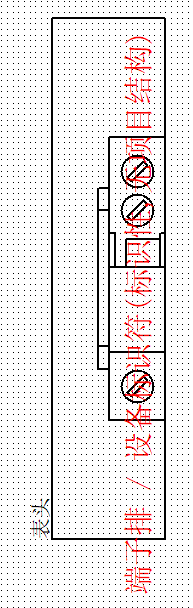

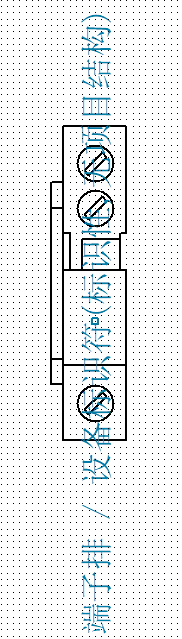

表头内容包括端子代号和端子左侧固定件的图形。首先画一对端子的终端固定件，可以直接导入cad图形，也可以在EPLAN用线条简单勾一个。

将上一步的3号占位符文本拖过来，将其定位点对齐左侧端子固定件的空白区域。

按照插入动态区域的方式再插入一个表头，宽度不限，比刚才画的固定件宽一些就行，高度与数据区域保持一致，92mm。将表头区域右侧对齐左固定件右边缘放置。

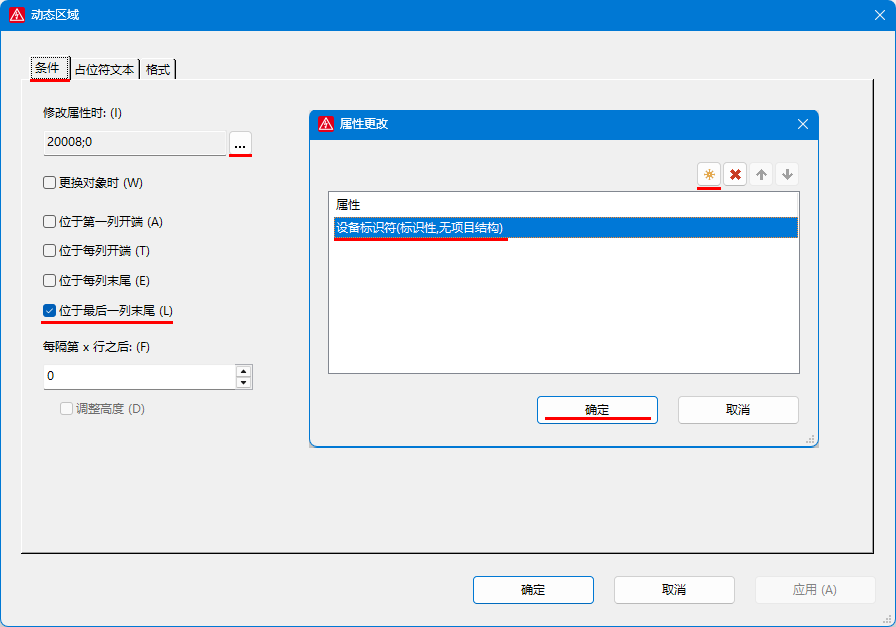

再插入一个条件区域，尺寸与表头一致。左侧贴着右固定件的左边缘放置。双击条件区域，勾选“位于最后一列末尾，点击上方…按钮，在打开的窗口点击小太阳图标添加属性”设备标识符(标识性,无项目结构)“，然后确定。

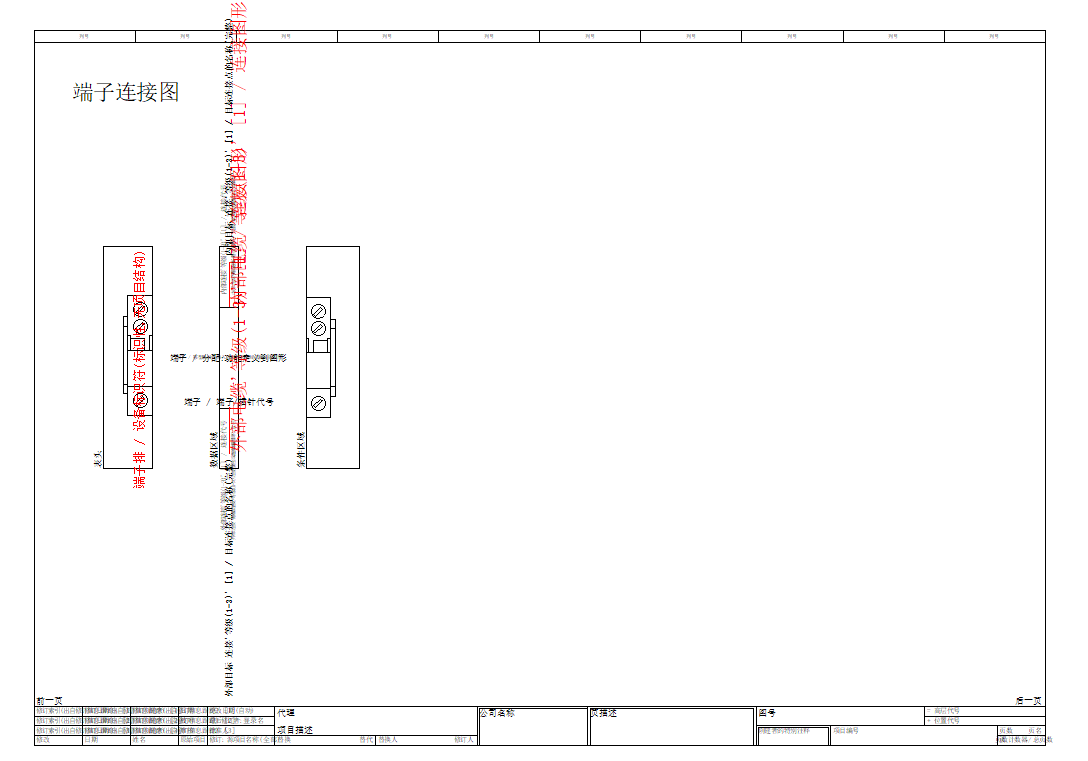

然后将表头、数据区域、条件区域，从左到右排好，上下对齐，间距不限，三个区域不交叉重叠就行。最终效果如下。

调整位置

将画好的内容整体移动至图框左侧中部，保存关闭即可。占位符文本可能会超出图框，是正常的，不用在意。

生成图表

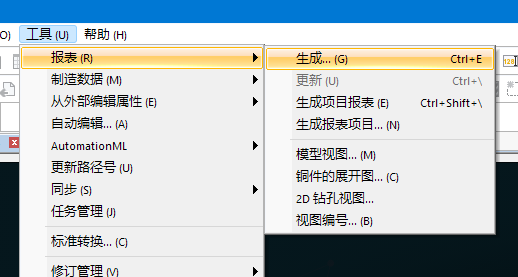

点击菜单栏-工具-报表-生成…。

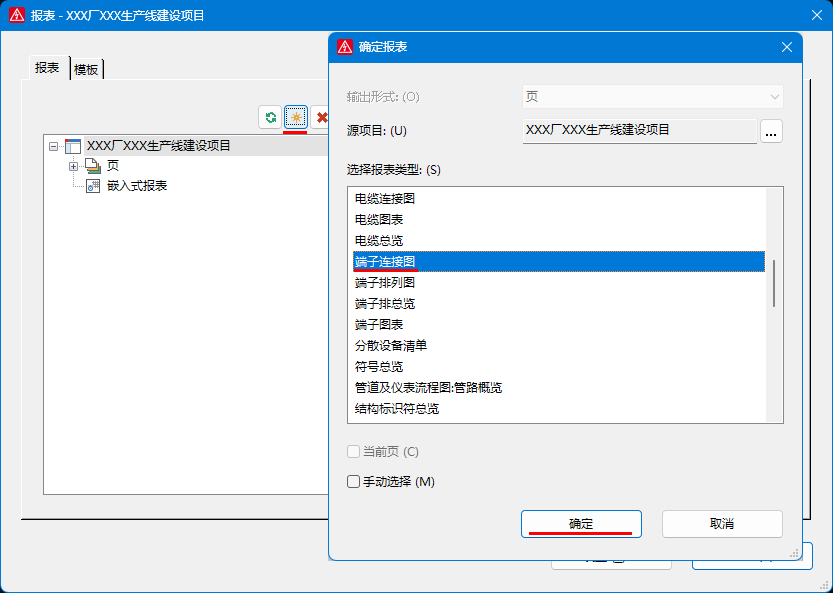

点击新建，选择端子连接图，点确定。

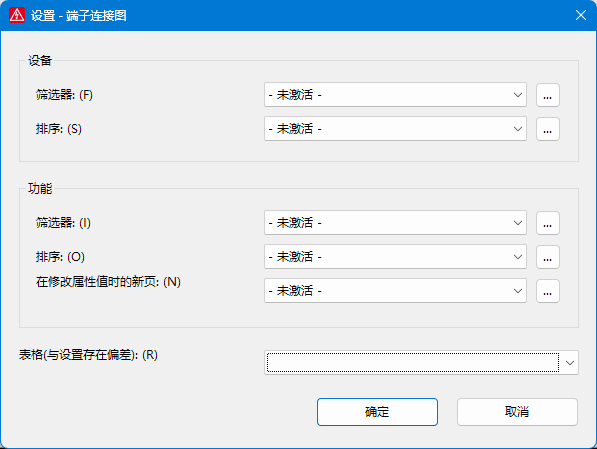

设备和功能里用于设置筛选和排序，没有要求可以选择未激活。下面的表格可以手动选择一下刚才制作的模板，也可以留空。因为刚开始已经设置了默认的模板，此处留空会默认使用默认模板。然后点击确定。

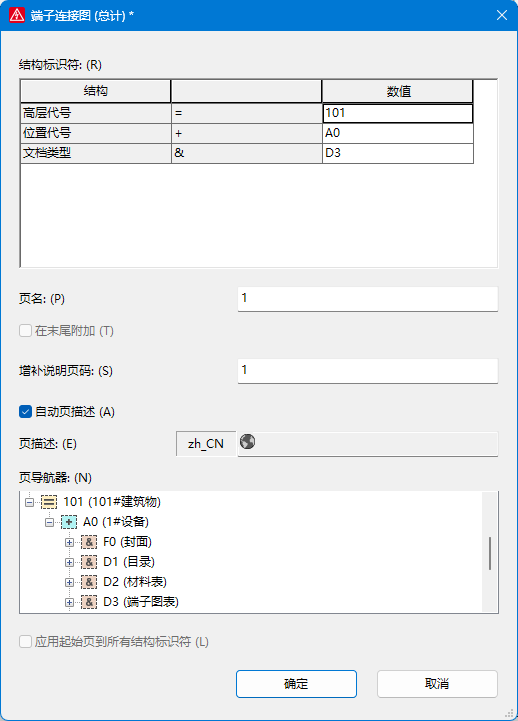

在上面结构标识符的地方选择要生成图标的位置，如图所示我选择在=101+A0&D3位置生成端子连接图。自动页描述勾选后会自动生成新页的描述，默认是端子排代号，比较长，也可以去掉勾选手动设置一个。完成后点确定。

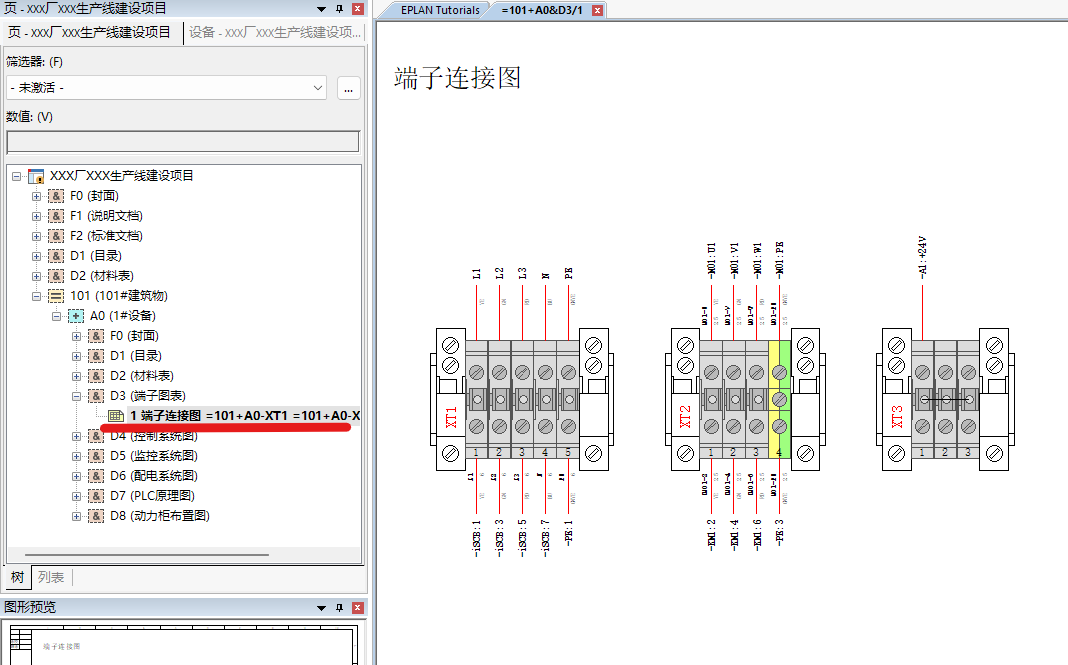

关闭报表生成工具，在左侧项目树找到刚才选择的位置，打开新建的端子连接图，查看效果。不满意的地方在菜单栏-工具-主数据-表格-打开…，打开模板再进行修改。如果生成的端子连接图上下红线外缺少了连接目标的名称，说明放数据区域时没有把对应的占位符的定位点框住，导致这些数据被排除在数据区域以外了。

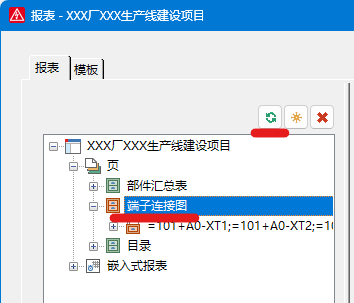

表格修改或图纸修改后需要更新。点击菜单栏-工具-报表-生成…，选择左侧端子连接图，点击上方绿色更新按钮更新图表。
